Evaporateur sous vide multi-creusets

 Fiche N°1954
Période de fabrication : 2000-2025
 Fabricant : BOC Edwards
Domaines : Chimie, Matériaux
 Sous-domaines : Chimie organique, Polymères
Organisme : Université d'Angers - UFR Sciences
 Ville : Angers
Modèle : Auto 306
 Matériaux :

Description

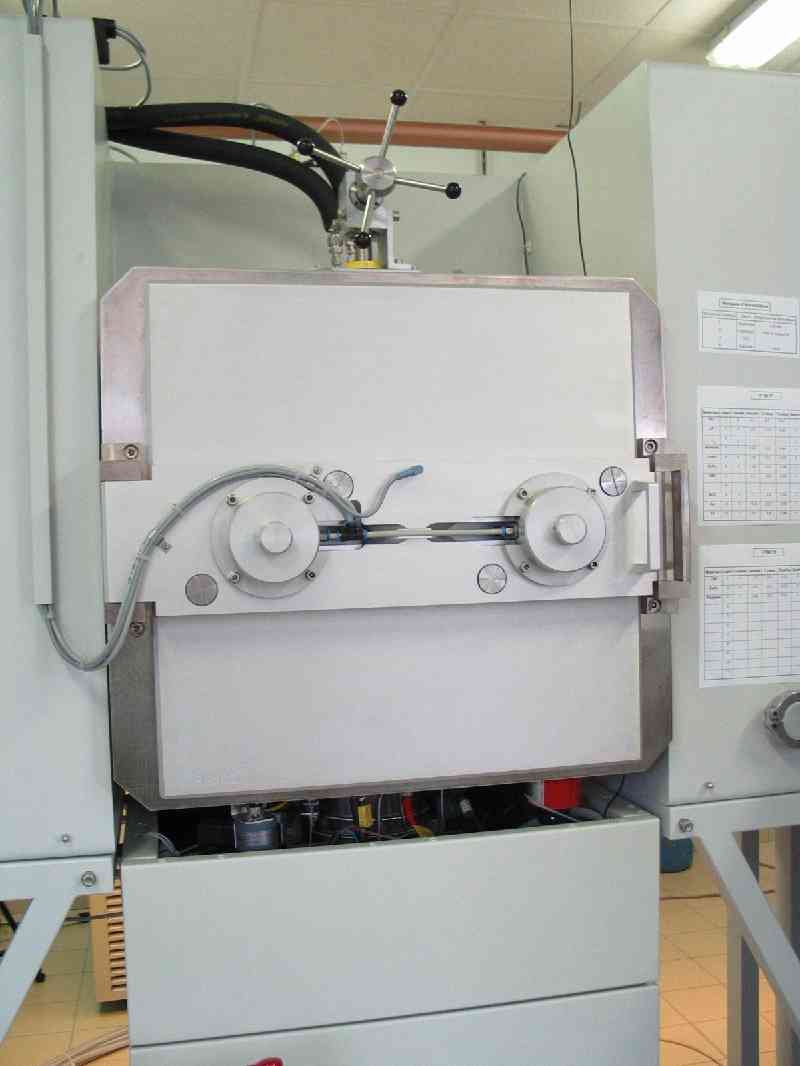

L'évaporateur a la forme d'une boîte à fermeture étanche.
Il est placé dans l'enceinte protégée d'une boîte à gants qui l'isole de l'oxygène et l'eau contenus dans l'atmosphère.

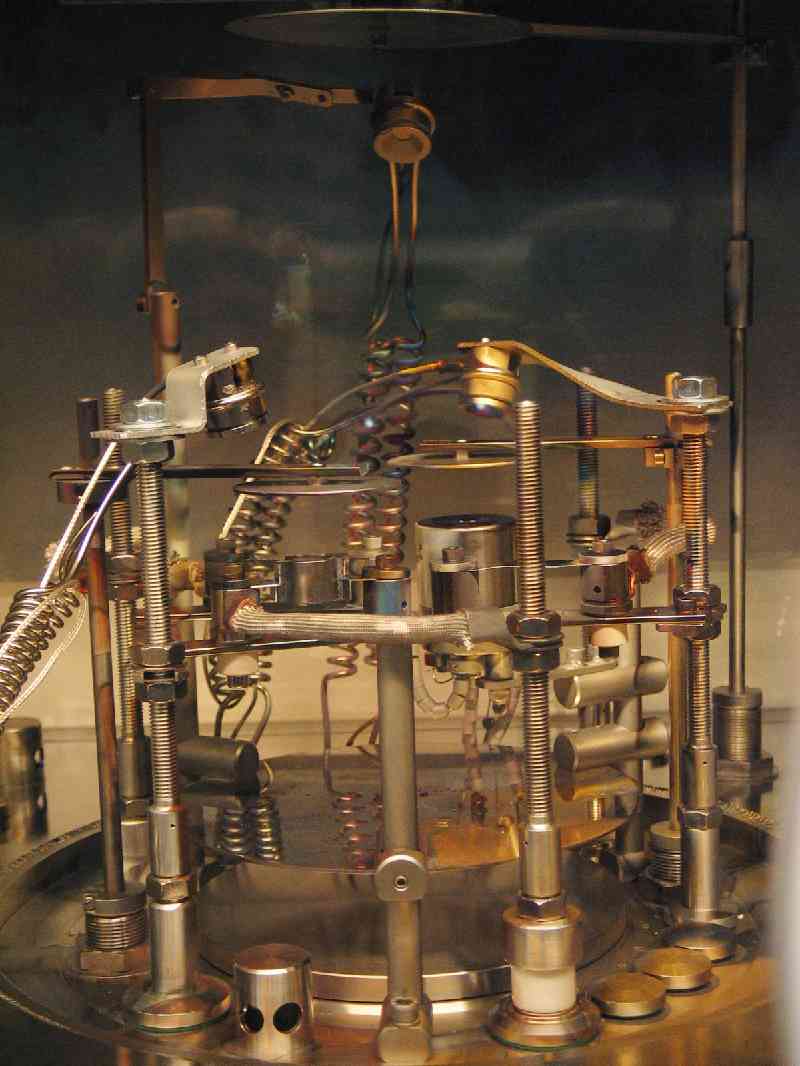

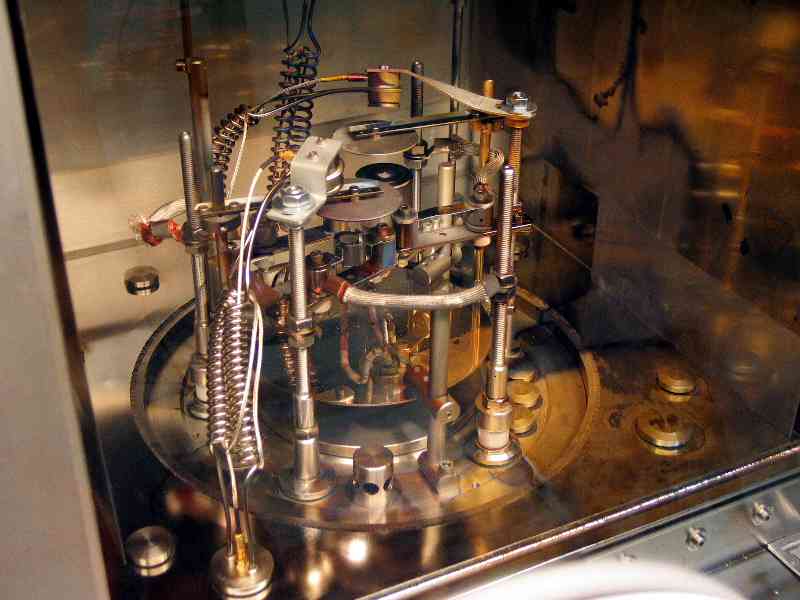

L'appareil est constitué principalement de:
- un groupe de pompage sous-vide (pompage turbomoléculaire),
- deux sources de courant continu à très haute intensité (200 A),
- 3 creusets contenant les substances à évaporer (appelé "un bateau") alimentés par les sources d'intensité.
- un creuset contrôlé en température, plus adapté à l'évaporation de produits organiques.
L'opération d'évaporation se réalise sous-vide (la pression est très faible, elle est de l'ordre de 10-7 Torr). Les composés-sources (poudre…) sont déposés dans les creusets reliés à 2 bornes électriques entre lesquelles circule le courant. Par effet Joule, les creusets chauffent et les produits fondent. Une fois atteint le point d'évaporation, les molécules se propagent dans l'enceinte. Au contact d'une surface froide, elles condensent et se déposent en couches minces sur des lames de verre (capteurs).


Utilisation

L'appareil est dédié à la fabrication de cellules photovoltaïques ou de transistors organiques.
